矢量网络分析仪

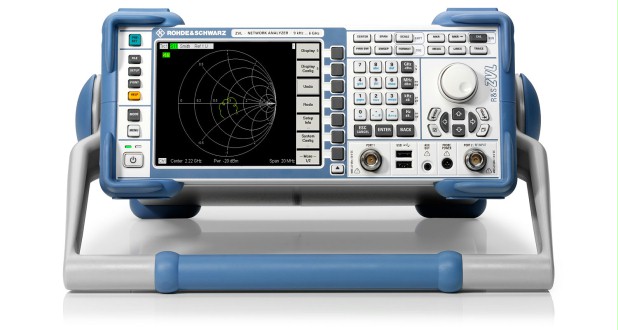

R&S®ZVL 矢量网络分析仪

简要信息
可选频谱分析以及数字通信标准 可显示所有四个 S 参数的双向测试装置

详细信息

特性和优势

  • 全单端口 (OSM)、全二端口 (TOSM) 以及单向二端口校准
  • S 参数、阻抗、导纳以及稳定性的测量
  • 以史密斯圆图、反转史密斯圆图、幅度和相位、极坐标图、实 部、虚部、群时延、电压驻波比 (VSWR) 的形式输出结果
  • 无限数量的1)迹线和信道; 在单个图表中重叠显示不同信道的迹线
  • 迹线评估:最大值、最小值、峰间值、均方根值 (RMS)、平均值、标准偏差、电长度、相位延迟
  • 在中心频率、带宽、波纹、品质因子、衰减等方面的带通滤波器评估
  • 可选频谱分析仪功能 (R&S®ZVL-K1) 以及全部的网络分析仪功能同时可用
